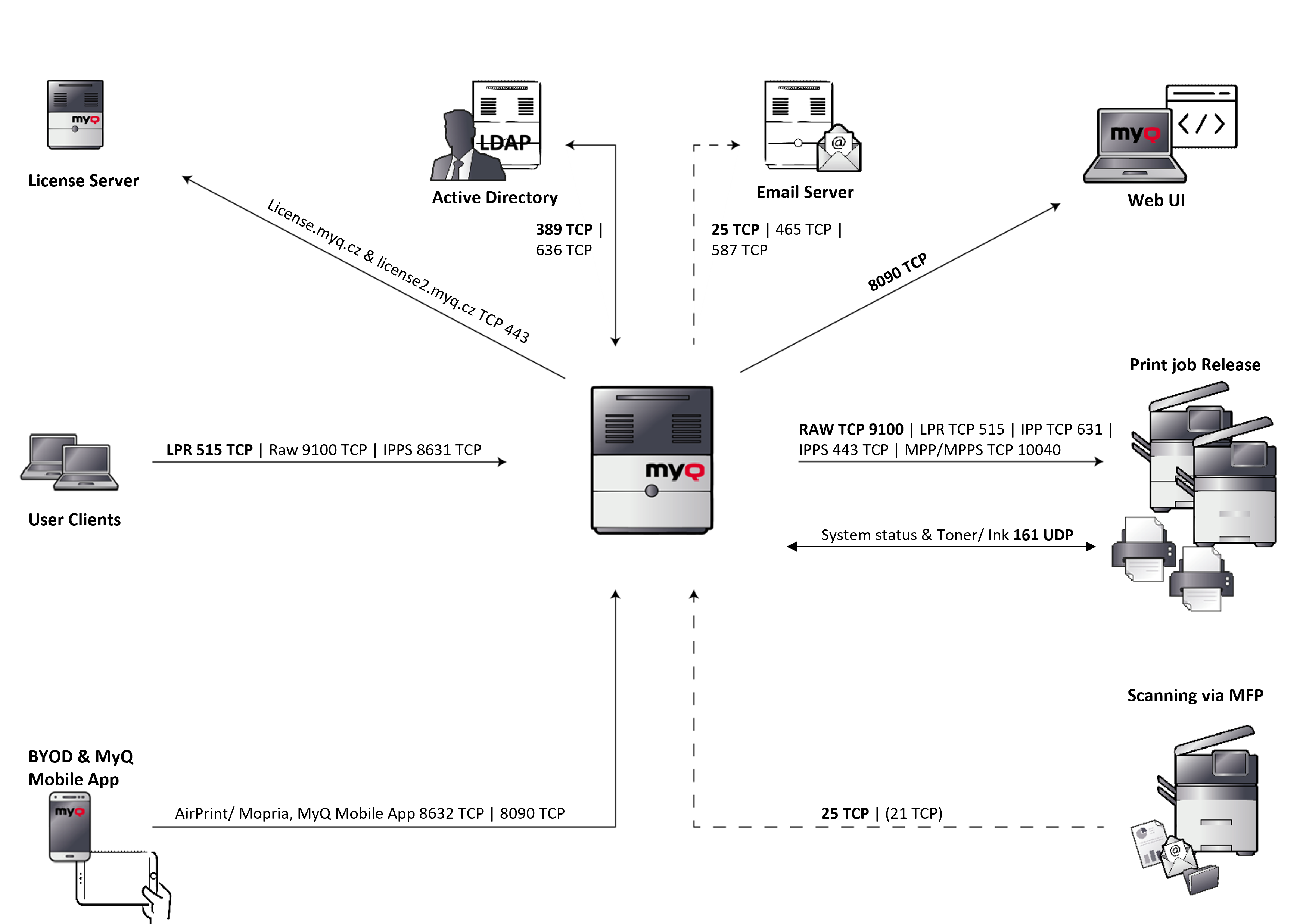

A imagem abaixo apresenta uma visão geral dos componentes e dos principais canais de comunicação de rede.
MyQ --> Servidor de licenças: É necessária uma conexão externa com o servidor de licenças do MyQ para a ativação da licença. (Modelo de licença antigo: license.myq.cz; modelo de licença novo: license2.myq.cz).
A conexão é protegida pela porta TCP 443. Caso não seja possível estabelecer conexão com o servidor de licenças, também há a possibilidade de ativação offline.
MyQ <--> Active Directory: A sincronização de usuários (LDAP/Open LDAP) ocorre, por padrão, pela porta 389 ou 636.
MyQ --> Servidor de e-mail: as digitalizações/e-mails são primeiro transmitidos da multifuncional para o servidor MyQ. Esse servidor atua como um retransmissor de e-mails e os encaminha para o servidor de e-mail do cliente. As portas necessárias variam de acordo com as configurações correspondentes do servidor de e-mail do cliente.
MyQ --> Interface Web do MyQ: Protocolo HTTP para acessar a interface web do MyQ, bem como para a comunicação com terminais integrados e o roaming de tarefas entre servidores MyQ:
https://serverhostname:8090
. Se necessário, a conexão não segura pode ser ativada no MyQ Easy Config, utilizando a porta 8080.
MyQ --> Liberação de tarefas de impressão: A saída das tarefas de impressão do servidor MyQ para a multifuncional é feita via RAW 9100 por padrão (pode ser alterada, se necessário, para LPR, IPP, IPPS, MPP, MPPS).
O status dos dispositivos de impressão, bem como os níveis de toner e tinta, são lidos por meio do SNMP UDP 161. (O protocolo SNMP pode ser alterado, se necessário, para SNMP v1, SNMP v2 ou SNMP v3).
MyQ <-- Digitalização via MFP: Todas as digitalizações (e-mail/pasta) são feitas pela porta 25 por padrão; pela porta FTP 21, se necessário.
MyQ <-- BYOD e aplicativo MyQ Mobile: Para trabalhar com smartphones/tablets, tanto o AirPrint/Mopria quanto o aplicativo MyQ Mobile, são necessárias as portas 8632 e 8090.
MyQ <-- Clientes do usuário: A impressão em uma fila do MyQ é feita por meio de um objeto de impressão configurado para essa finalidade. Por padrão, a impressão no servidor MyQ é feita pela porta LPR 515.
