Arquitectura de comunicación de red

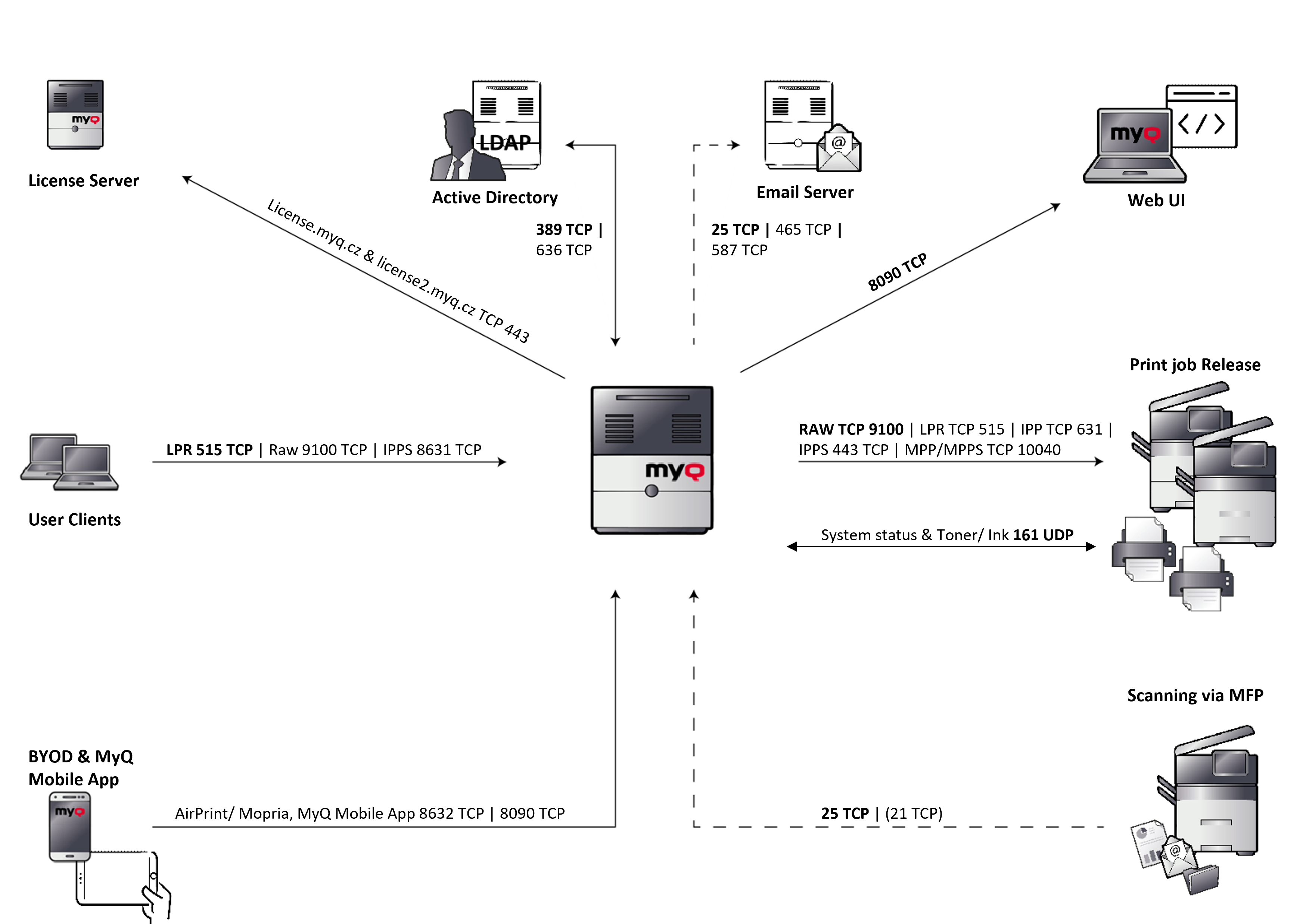

La imagen siguiente muestra una visión general de los componentes y los principales canales de comunicación de la red.

MyQ --> Servidor de licencias: Se requiere una conexión externa al servidor de licencias MyQ para la activación de la licencia. (Modelo de licencia antiguo licencia.myq.czNuevo modelo de licencia licencia2.myq.cz).
La conexión está protegida a través de 443 TCP. Si no es posible establecer una conexión con el servidor de licencias, también existe la posibilidad de activación offline.

MyQ <--> Active Directory: La sincronización de usuarios (LDAP/ Open LDAP) se realiza por defecto a través del puerto 389 o 636.

MyQ --> Servidor de correo electrónico: Los escaneos/correos electrónicos se transmiten primero desde el MFP al servidor MyQ. Este servidor actúa como relé para los correos electrónicos y los reenvía al servidor de correo electrónico del cliente almacenado. Los puertos requeridos son individuales, dependiendo de la configuración correspondiente del servidor de correo electrónico del cliente.

MyQ --> MyQ Web UI: Protocolo HTTP para acceder a la interfaz web de MyQ, así como para la comunicación con terminales integrados y Job Roaming entre servidores MyQ.:
https//:nombredehostedelservidor:8090
Si es necesario, la conexión no segura se puede activar en MyQ Easy Config, utilizando el puerto 8080.

MyQ --> Liberar trabajo de impresión: La salida de los trabajos de impresión desde el servidor MyQ al MFP se realiza a través de RAW 9100 por defecto (se puede cambiar si es necesario a LPR, IPP, IPPS, MPP, MPPS).

El estado del dispositivo de los sistemas de impresión, así como los niveles de tóner y tinta, se leen a través de SNMP UDP 161. (El protocolo SNMP se puede cambiar si es necesario SNMP v1, SNMP v2, SNMP v3).

MyQ <-- Escaneado a través de MFP: Todas las exploraciones (correo electrónico/carpeta) se realizan a través del puerto 25 por defecto, FTP puerto 21 si es necesario.

MyQ <-- BYOD y aplicación móvil MyQ: Para trabajar con smartphones/tablets, tanto AirPrint/Mopria como MyQ Mobile App, se requieren los puertos 8632 y 8090.

MyQ <-- Clientes usuarios: La impresión en una cola MyQ se realiza a través de un objeto de impresión configurado a tal efecto. Por defecto, la impresión en el servidor MyQ se realiza a través del puerto LPR 515.
