Architettura di comunicazione di rete

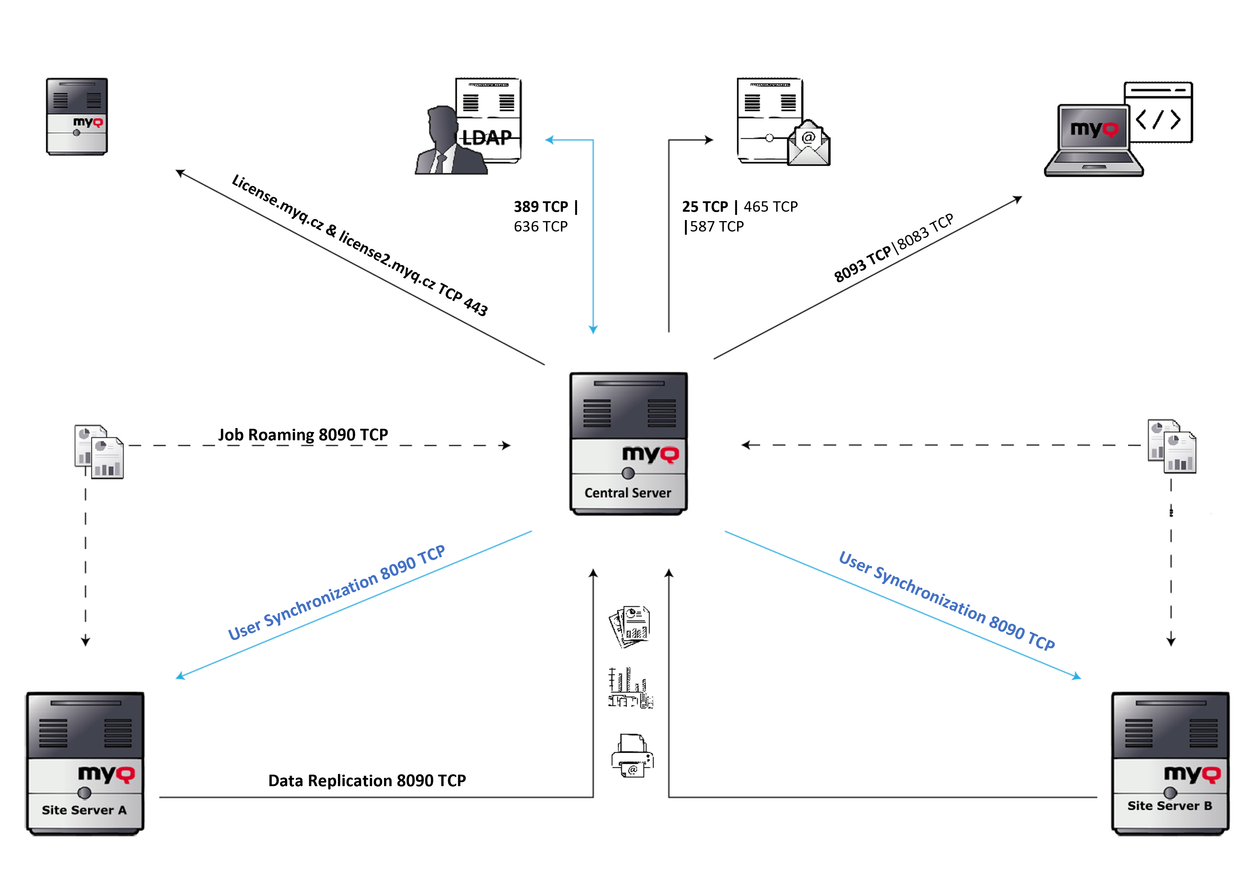

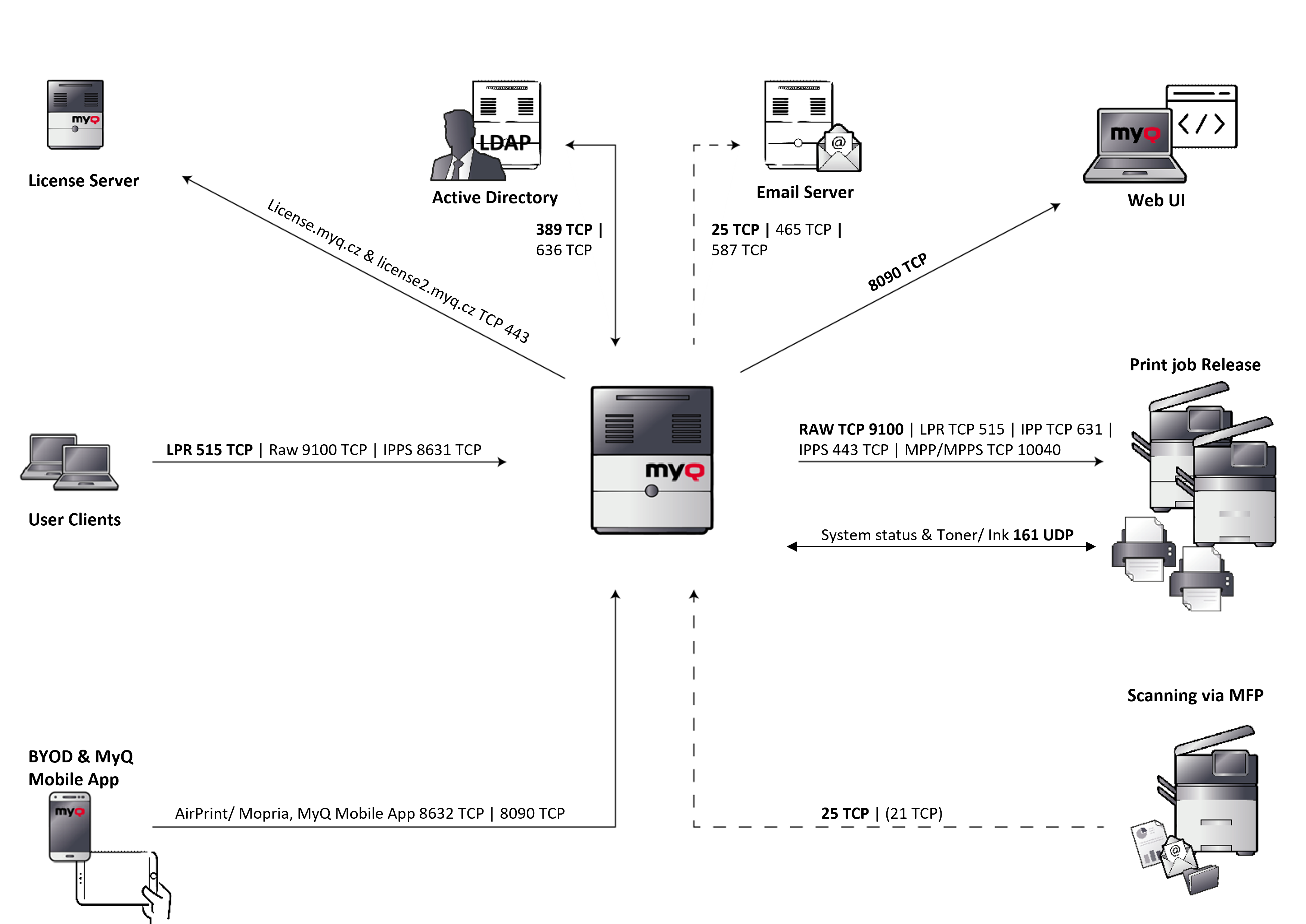

L'immagine seguente mostra una panoramica dei componenti e dei principali canali di comunicazione della rete.

MyQ --> Server delle licenze: Per l'attivazione della licenza è necessaria una connessione esterna al server delle licenze MyQ. (Vecchio modello di licenza licenza.myq.cz, nuovo modello di licenza license2.myq.cz).
La connessione è protetta tramite 443 TCP. Se non è possibile connettersi al server delle licenze, esiste anche la possibilità di attivazione offline.

MyQ <--> Active Directory: La sincronizzazione degli utenti (LDAP/ Open LDAP) avviene per default tramite la porta 389 o 636.

MyQ --> Server e-mail: Le scansioni e le e-mail vengono prima trasmesse dal MFP al server MyQ. Questo server funge da relay per le e-mail e le inoltra al server e-mail del cliente memorizzato. Le porte necessarie sono individuali, a seconda delle impostazioni del server e-mail del cliente.

MyQ --> Interfaccia Web MyQ: Protocollo HTTP per l'accesso all'interfaccia web di MyQ, la comunicazione con i terminali embedded e il job roaming tra i server MyQ..:
https//:serverhostname:8090
Se necessario, la connessione non sicura può essere attivata in MyQ Easy Config, utilizzando la porta 8080.

MyQ --> Rilascio del lavoro di stampa: L'output dei lavori di stampa dal server MyQ al MFP avviene per impostazione predefinita tramite RAW 9100 (se necessario, può essere modificato in LPR, IPP, IPPS, MPP, MPPS).

Lo stato del dispositivo dei sistemi di stampa e i livelli di toner e inchiostro vengono letti tramite SNMP UDP 161. (Il protocollo SNMP può essere modificato se necessario SNMP v1, SNMP v2, SNMP v3). (Il protocollo SNMP può essere modificato se necessario SNMP v1, SNMP v2, SNMP v3).

MyQ <-- Scansione tramite MFP: Tutte le scansioni (e-mail/cartelle) vengono effettuate tramite la porta 25 per impostazione predefinita, la porta FTP 21 se necessario.

MyQ <-- BYOD e App mobile MyQ: Per lavorare con smartphone/tablet, sono necessarie le porte 8632 e 8090 di AirPrint/Mopria e MyQ Mobile App.

MyQ <-- Clienti utenti: La stampa su una coda MyQ avviene tramite un oggetto di stampa configurato a tale scopo. Per impostazione predefinita, la stampa verso il server MyQ avviene tramite la porta LPR 515.
