Arquitectura de MyQ

Servidores y aplicaciones MyQ

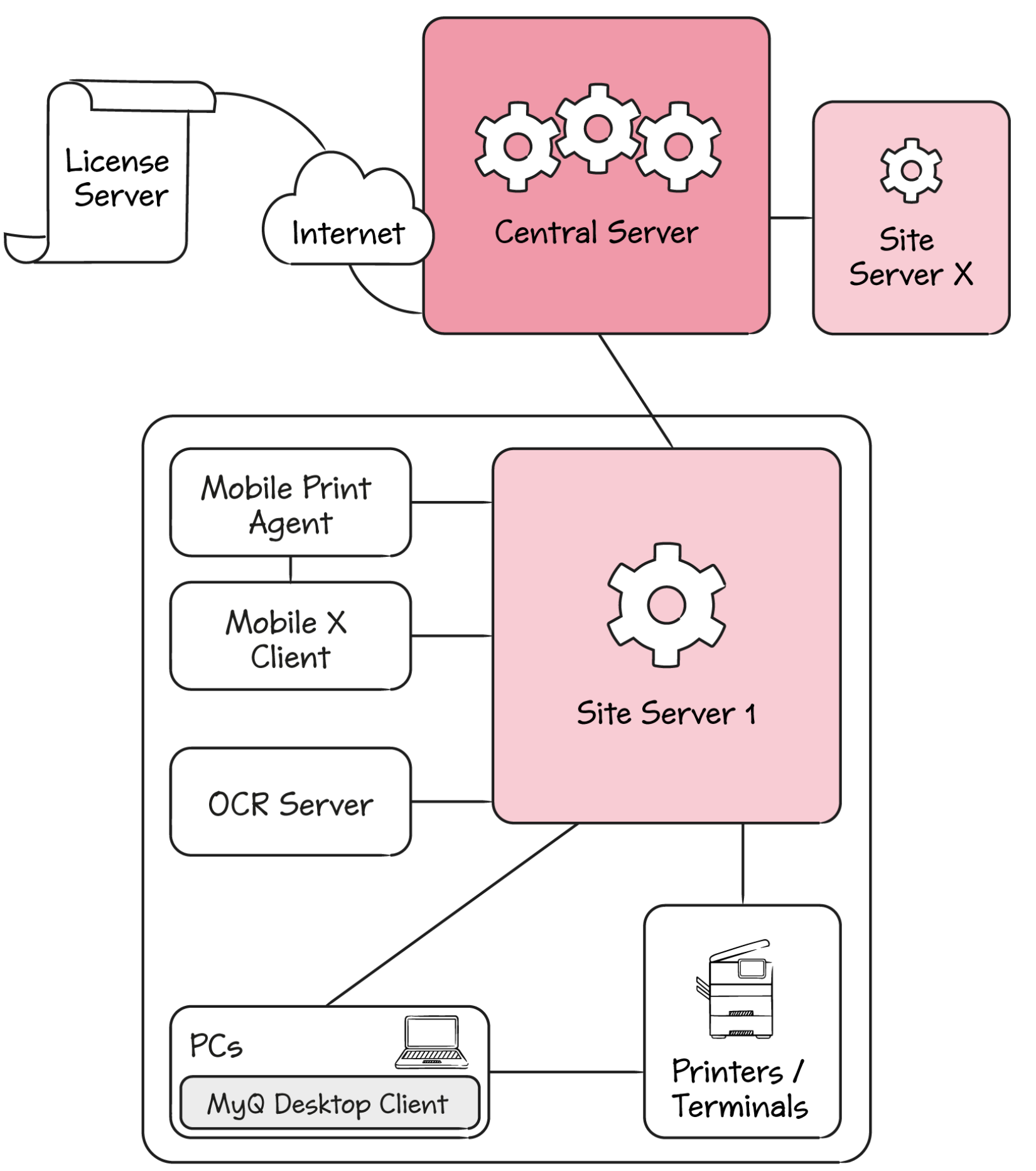

MyQ es un sistema distribuido compuesto por servidores y aplicaciones cliente. La imagen siguiente muestra una visión general de alto nivel de todos los componentes y los principales canales de comunicación. Cada componente suele ejecutarse en su propio ordenador, ya sea un servidor MyQ, un PC, un teléfono móvil o una impresora.

El Central Server se encarga de la configuración, la generación de informes y la gestión de licencias de los servidores de sitio. Los servidores de sitio siguen necesitando una configuración individual adicional.

Un servidor de sitio se encarga del spooling de trabajos de impresión, la entrega de escaneos, la interacción del usuario con las impresoras, la supervisión de las impresoras y mucho más.

MyQ Desktop Client es una aplicación adicional que se ejecuta en los PC de los usuarios. Ofrece autenticación e identificación de usuarios, selección de proyectos y centros de coste, supervisión de impresoras locales (principalmente USB), gestión de colas de impresión de clientes y muchas otras funciones.

El servidor OCR se utiliza para el reconocimiento óptico de caracteres en los trabajos de escaneo. Un servidor OCR consume muchos recursos, por lo que suele ejecutarse en su propio equipo.

MyQ X Mobile Client se utiliza para la impresión nativa en dispositivos iOS, macOS y Android.

Mobile Print Agent permite a los usuarios acceder a las impresoras a través de AirPrint (para iOS) y Mopria Print Service (para teléfonos inteligentes o tabletas Android). Por lo general, se ejecuta en su propio equipo con acceso a una red Wi-Fi donde los dispositivos móviles puedan detectarlo.

Print Server desde la perspectiva de los procesos del sistema operativo

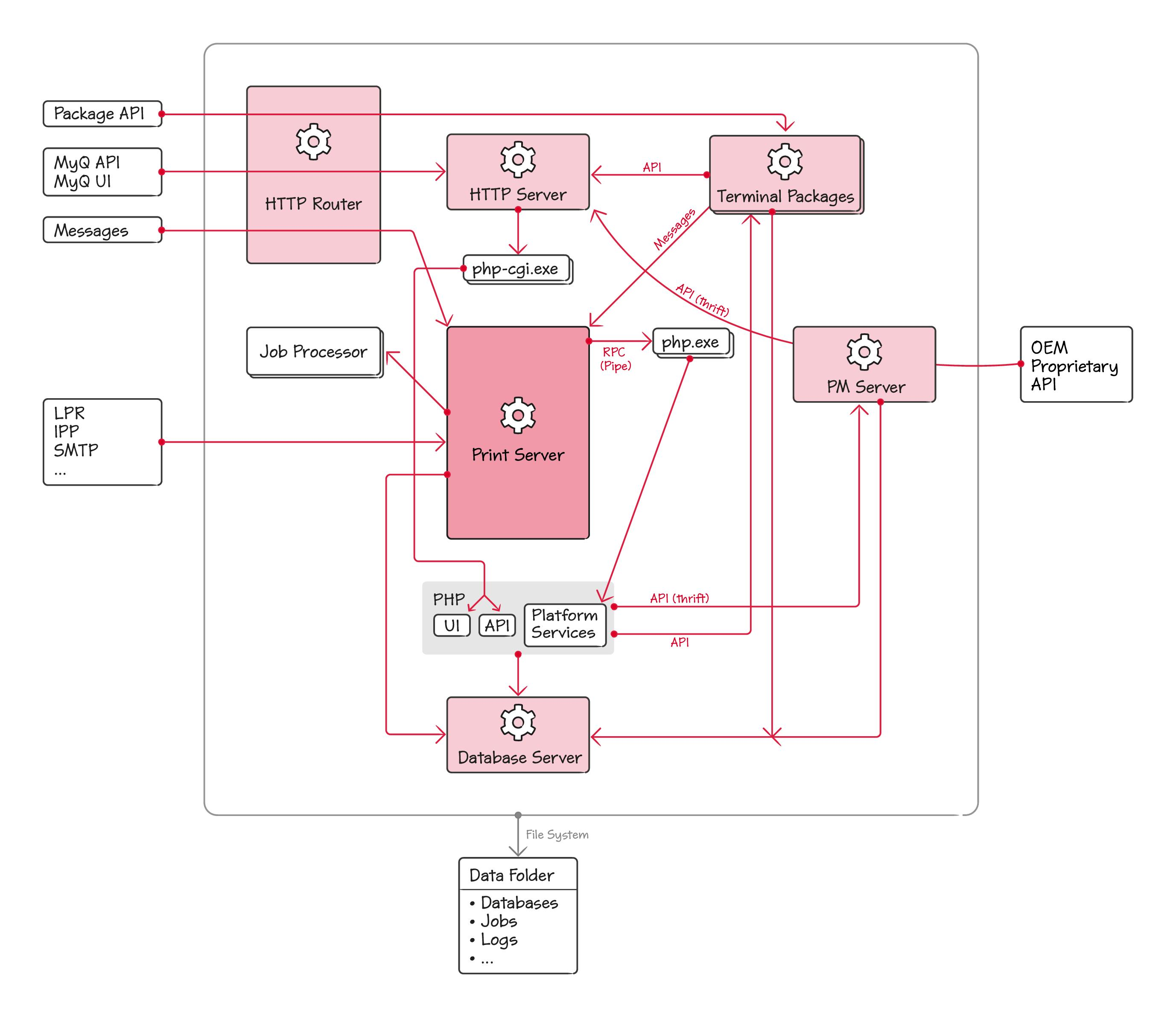

En la imagen siguiente, puede ver qué procesos del sistema operativo se ejecutan en un Print Server y cuáles son los principales canales de comunicación.

El corazón del sistema es el Print Server. Se basa en la plataforma WSF, la plataforma de MyQ para el desarrollo de servicios de red. La lógica específica de MyQ se implementa como servicios de la plataforma, que se empaquetan en archivos plugin*.dll. Estos complementos están escritos en C++ y algunos de ellos también en C#. La plataforma WSF también admite servicios implementados en PHP. PHP no admite DLL, por lo que los servicios de la plataforma implementados en PHP se invocan a través de un conjunto de trabajadores php.exe.

El Print Server también gestiona un conjunto de procesos de Job Processor que se utilizan para el análisis de trabajos. El Job Processor se ejecuta como un proceso independiente y no como parte del Print Server, para evitar que este último falle en caso de que el Job Processor falle.

Como servidor de red, el servicio del Print Server se encarga de recibir trabajos de impresión a través de LPR, IPP y otros protocolos. También gestiona Messages, que es nuestro motor de notificaciones push. Messages se utiliza para notificar a los clientes sobre eventos en el sistema.

Apache es un servidor HTTP para nuestra interfaz de usuario web y la API REST de MyQ. Ambas aplicaciones están implementadas en PHP. Apache mantiene un conjunto de trabajadores php-cgi.exe para gestionar la ejecución.

HTTP Router es nuestro proxy inverso a través del cual fluye todo el tráfico entrante basado en HTTP. Su principal funcionalidad es la terminación TLS.

Los paquetes de terminal implementan el Embedded Terminal para un proveedor específico. Exponen su propia API utilizada por las impresoras.

PM Server es un componente creado por Kyocera. Proporciona una API para configurar los dispositivos Kyocera e instalar la aplicación Embedded Terminal. PM Server utiliza la tecnología Thrift para implementar su API. MyQ también proporciona parte de su API a través de Thrift, por lo que PM Server puede acceder a ella.

Muchos de los componentes utilizan el servidor de base de datos para almacenar datos. Además, muchos de los componentes, incluido Firebird, almacenan sus datos en la carpeta de datos de MyQ, que se encuentra por defecto en C:\ProgramData\MyQ. En producción, esta carpeta suele estar ubicada en una unidad de red.

Nombres de los ejecutables

*utilizado para el nombre del proveedor
