Configuration du DNS pour la découverte d’imprimantes via DNS-SD (Service Discovery)

Ce guide explique comment configurer le DNS sur un serveur Windows pour le DNS-SD afin de permettre à des appareils comme iOS et macOS de découvrir des imprimantes à l'aide de MyQ. La configuration implique la création des enregistrements DNS nécessaires : SRV, PTR et TXT.

Ce manuel illustre la configuration du DNS du serveur Windows. Dans un tel environnement, les noms d'imprimante ne supportent pas les espaces (dans le nom du service pour l'enregistrement SRV et le nom de l'enregistrement dans l'enregistrement TXT).

Les files d'attente distribuées avec cette méthode peuvent être découvertes par les appareils Apple (macOS, iOS, iPadOS), mais pas par les appareils Windows.

Configuration DNS-SD

1. Préparation du domaine de recherche DNS pour DNS-SD

Cette étape permet de s'assurer que votre domaine de recherche DNS est configuré pour accepter les enregistrements de services DNS, ce qui permet aux clients de découvrir les services dans le domaine.

Ouvrir le gestionnaire DNS
Sur le serveur Windows, naviguez vers Gestionnaire de serveur > Outils > DNS.
Élargir le domaine
Dans le gestionnaire DNS, développez le domaine dans lequel vous souhaitez annoncer les services AirPrint (par ex, acmedom.org).
Créer le _dns-sd Sous-zone
- Cliquez avec le bouton droit de la souris sur l'icône _udp sous votre domaine.
- Sélectionner Nouveau domaine... dans le menu contextuel.
- Nommez le nouveau domaine _dns-sd.
Ajouter des enregistrements PTR
Cette étape indique aux clients comment parcourir les services de votre domaine.
- Cliquez avec le bouton droit de la souris sur l'icône _dns-sd sélectionnez Autres nouveaux records...et choisir l'option Pointeur (PTR) le type d'enregistrement.
- Créez des enregistrements PTR avec les noms d'hôtes suivants :
  - b (pour naviguer) : acmedom.org
  - lb (pour les navigations anciennes) : acmedom.org
- Modifiez les noms d'hôtes en fonction de votre nom de domaine si nécessaire.
Confirmer la configuration

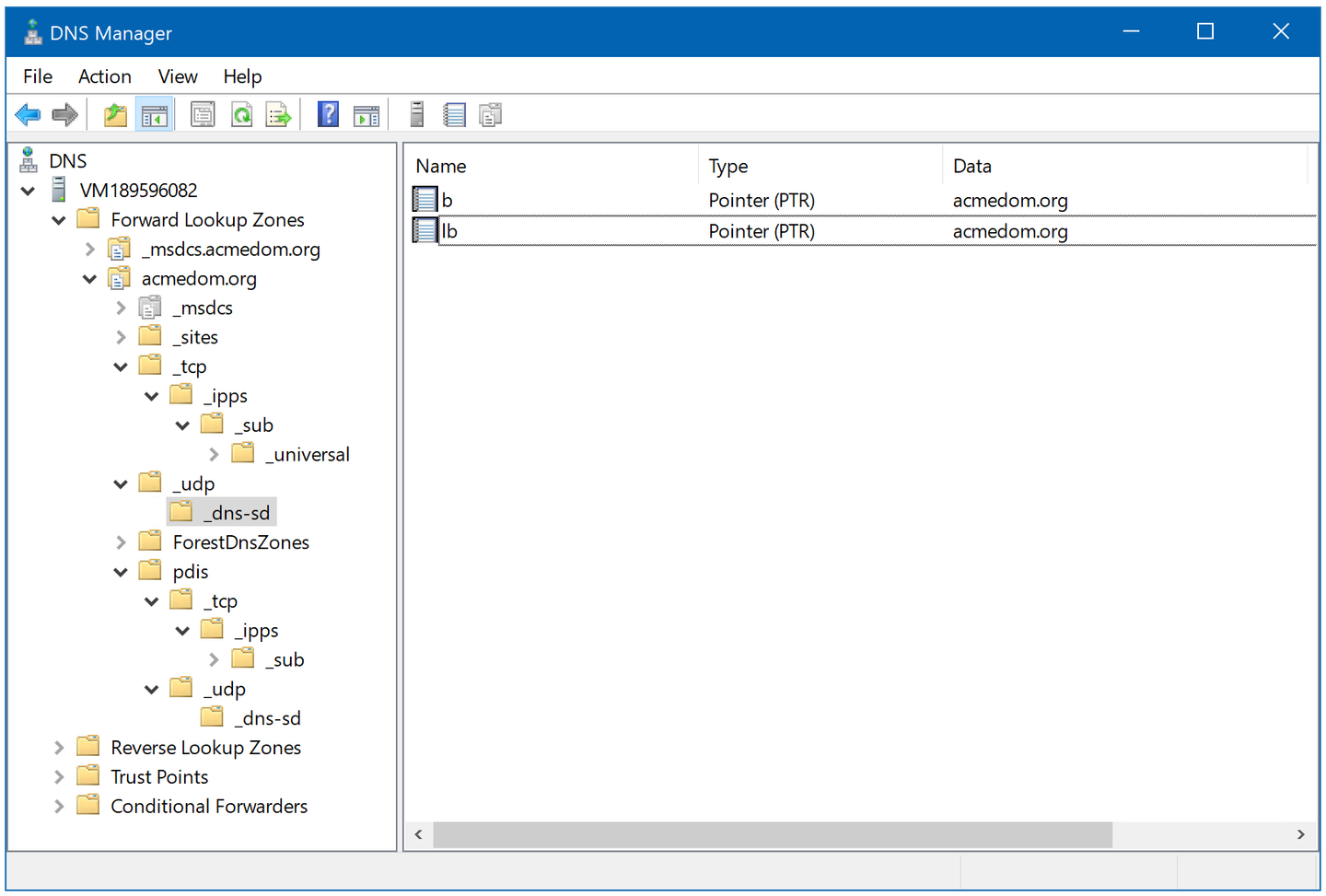

Après avoir effectué ces étapes, la console du Gestionnaire DNS devrait afficher les enregistrements PTR créés sous l'onglet _dns-sd sous-zone.

2. Ajout de services d'impression à découvrir

Cette section explique comment ajouter les enregistrements DNS qui décrivent les services d'impression à découvrir par les clients.

Créer le _ipps Sous-zone
- Cliquez avec le bouton droit de la souris sur l'icône _tcp sous votre domaine.
- Sélectionner Nouveau domaine... dans le menu contextuel.
- Nommez le nouveau domaine _ipps.
Créer un enregistrement PTR pour le service MyQ Printer
- Cliquez avec le bouton droit de la souris sur l'icône _ipps et sélectionnez Autres nouveaux records....
- Choisir le Pointeur (PTR) type d'enregistrement et remplir les champs suivants :
  - Adresse IP de l'hôte: <laisser vide>.
  - Nom d'hôte: DefaultPullPrint._ipps._tcp.acmedom.org (remplacer Impression par défaut avec le nom de l'imprimante souhaitée).
- Cliquez sur OK pour créer l'enregistrement PTR.
Créer un enregistrement SRV pour MyQ Printer Service
- Cliquez avec le bouton droit de la souris sur l'icône _ipps et sélectionnez Autres nouveaux records....
- Choisir le Localisation des services (SRV) type d'enregistrement et remplir les champs suivants :
  - Service: Impression par défaut (à ajuster en fonction du nom de l'imprimante).
  - Protocole: _ipps.
  - Numéro de port: 433 (le port sur lequel les services MyQ IPP écoutent ; par défaut, il s'agit de 443, il pourrait également s'agir 8631 dans les installations mises à jour ; ouvrez les détails de n'importe quelle file d'attente MyQ et allez à l'onglet Réception des travaux pour l'impression via IPP).
  - Hébergeur offrant ce service: print.acmedom.org (à ajuster en fonction de votre configuration).
- Cliquez sur OK pour créer l'enregistrement SRV.
Créer un enregistrement TXT pour MyQ Printer Service
- Cliquez avec le bouton droit de la souris sur l'icône _ipps et sélectionnez Autres nouveaux records....
- Choisir le Texte (TXT) type d'enregistrement et remplir les champs suivants :
  - Nom de l'enregistrement: Impression par défaut (à ajuster en fonction du nom de l'imprimante).
  - Texte: Utilisez le texte suivant pour l'enregistrement TXT, en adaptant le contenu si nécessaire :
    CODE
```
txtvers=1
qtotal=1
rp=ipp-airPrint/Default
ty=MyQ Default
adminurl=https://print.acmedom.org
note=Default Pull Print Queue
priority=0
product=(MyQ)
printer-state=3
printer-type=0xC0B0DE
Transparent=T
Binary=T
Fax=F
Color=T
Duplex=T
Copies=T
Collate=T
Punch=F
Staple=F
Bind=F
Sort=F
Scan=F
PaperMax=legal-A4
pdl=application/octet-stream,application/pdf,application/postscript,image/jpeg,image/png,image/urf
air=username,password
TLS=1.2
kind=document,photo
URF=W8,SRGB24,CP255,RS600,DM1
```
- Remplacer le UUID avec l'identifiant approprié.
- En rp, remplissez le chemin complet de l'URL de la file d'attente. Lisez ci-dessous pour savoir comment la sélectionner.
- Cliquez sur OK pour créer l'enregistrement TXT.

Exemples d'autres capacités et options de l'imprimante TXT pouvant être définies :

CODE

pdl=application/pdf,image/jpeg,image/urf,image/pwg-raster
URF=V1.4,W8,SRGB24,RS600,IS1-2-3-4-5-6-7,PQ1-2-3-4-5,OB1-2-3-4-5-6-7-8-9,CP1,DM1
UUID=xxxxxxxx-xxxx-xxxx-xxxx-xxxxxxxxxxxx

3. Ajout d'enregistrements de découverte d'imprimante supplémentaires

Pour terminer la configuration, quelques enregistrements supplémentaires doivent être ajoutés pour s'assurer que le service d'impression est correctement détectable.

Créer le Sous-titre Sous-zone
- Cliquez avec le bouton droit de la souris sur l'icône _ipps et sélectionnez Nouveau domaine....
- Nommez le nouveau domaine Sous-titre.
Créer le universel Sous-zone
- Cliquez avec le bouton droit de la souris sur l'icône Sous-titre et sélectionnez Nouveau domaine....
- Nommez le nouveau domaine universel.
Créer un enregistrement PTR dans universel Sous-zone
- Cliquez avec le bouton droit de la souris sur l'icône universel et sélectionnez Autres nouveaux records....
- Choisir le Pointeur (PTR) type d'enregistrement et remplir les champs suivants :
  - Adresse IP de l'hôte <laisser vide>.
  - Nom d'hôte: DefaultPullPrint._ipps._tcp.acmedom.org.
- Cliquez sur OK pour créer l'enregistrement PTR.

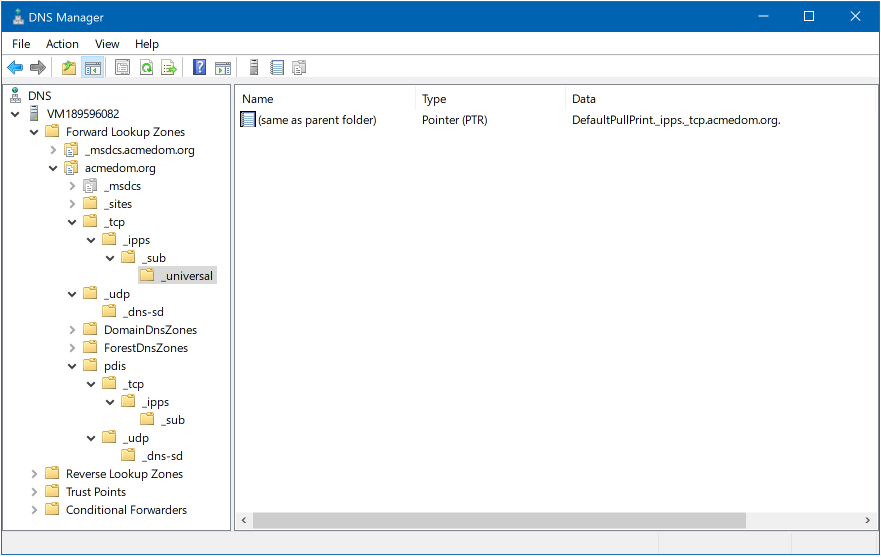

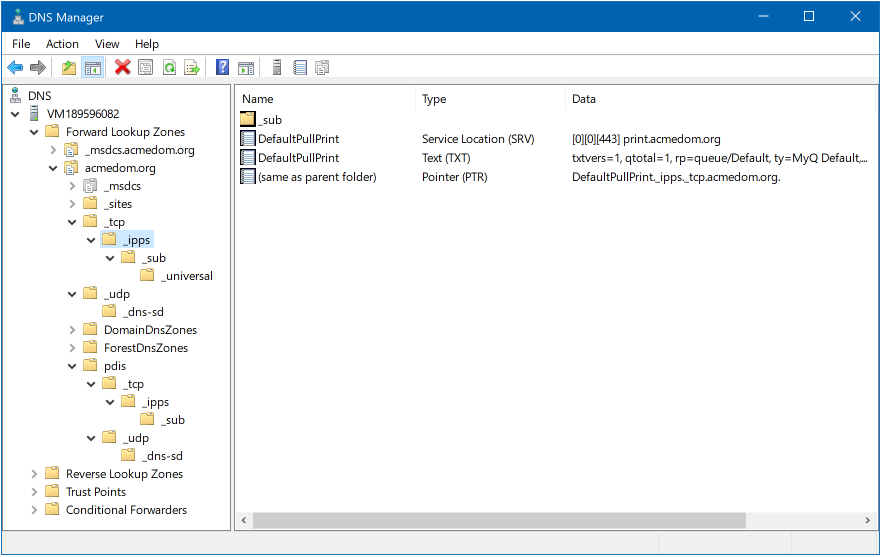

Après avoir suivi ces étapes, votre gestionnaire DNS devrait afficher la structure complète avec tous les enregistrements nécessaires pour permettre la découverte de l'imprimante via DNS-SD pour les services MyQ.

Ceci conclut la configuration du DNS pour la découverte des imprimantes. En configurant ces enregistrements DNS, les clients de votre réseau devraient maintenant être en mesure de découvrir les imprimantes MyQ de manière transparente.

URL de l'imprimante

Dans le cadre de la rp du champ TXT qui publie des informations sur les imprimantes IPP, vous pouvez définir l'une des URL suivantes :

ipp-airPrint/queueName - Cette option est l'option standard utilisée pour l'impression AirPrint. Elle nécessite une authentification (l'appareil demandera à l'utilisateur de fournir ses informations d'identification lors de la première impression). Utilisez-la pour l'impression mobile. Les files d'attente publiées doivent avoir l'option Imprimer à partir d'appareils mobiles activée (dans la section MyQ - Files d'attente - ouvrir le détail de la file d'attente - Réception des travaux ).
default/queueName - Utilisez cette option si vous souhaitez publier une file d'attente d'impression MyQ existante pour les appareils macOS uniquement. Ce point d'accès n'utilise pas l'authentification IPP, mais l'utilisateur connecté au système.

Configuration sur les clients

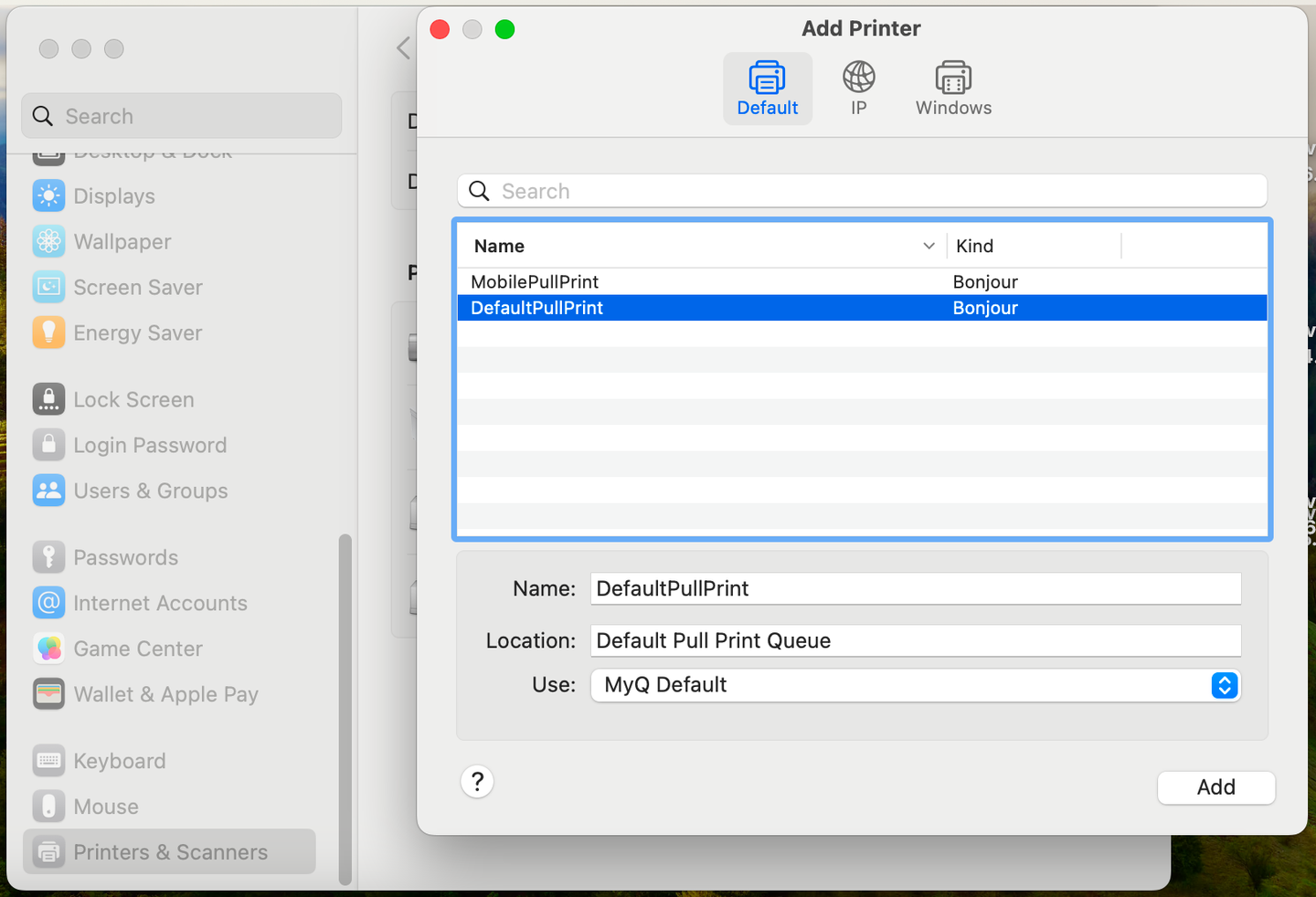

Sous macOS, les imprimantes peuvent être découvertes dans Paramètres > Imprimantes et scanners > Ajouter un nouveau.

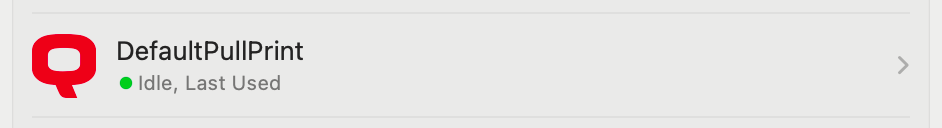

Les files d'attente ajoutées sont ensuite affichées de la manière suivante :
