Netzwerk-Kommunikationsarchitektur

Die folgende Abbildung gibt einen Überblick über die Komponenten und die wichtigsten Kommunikationskanäle des Netzes.

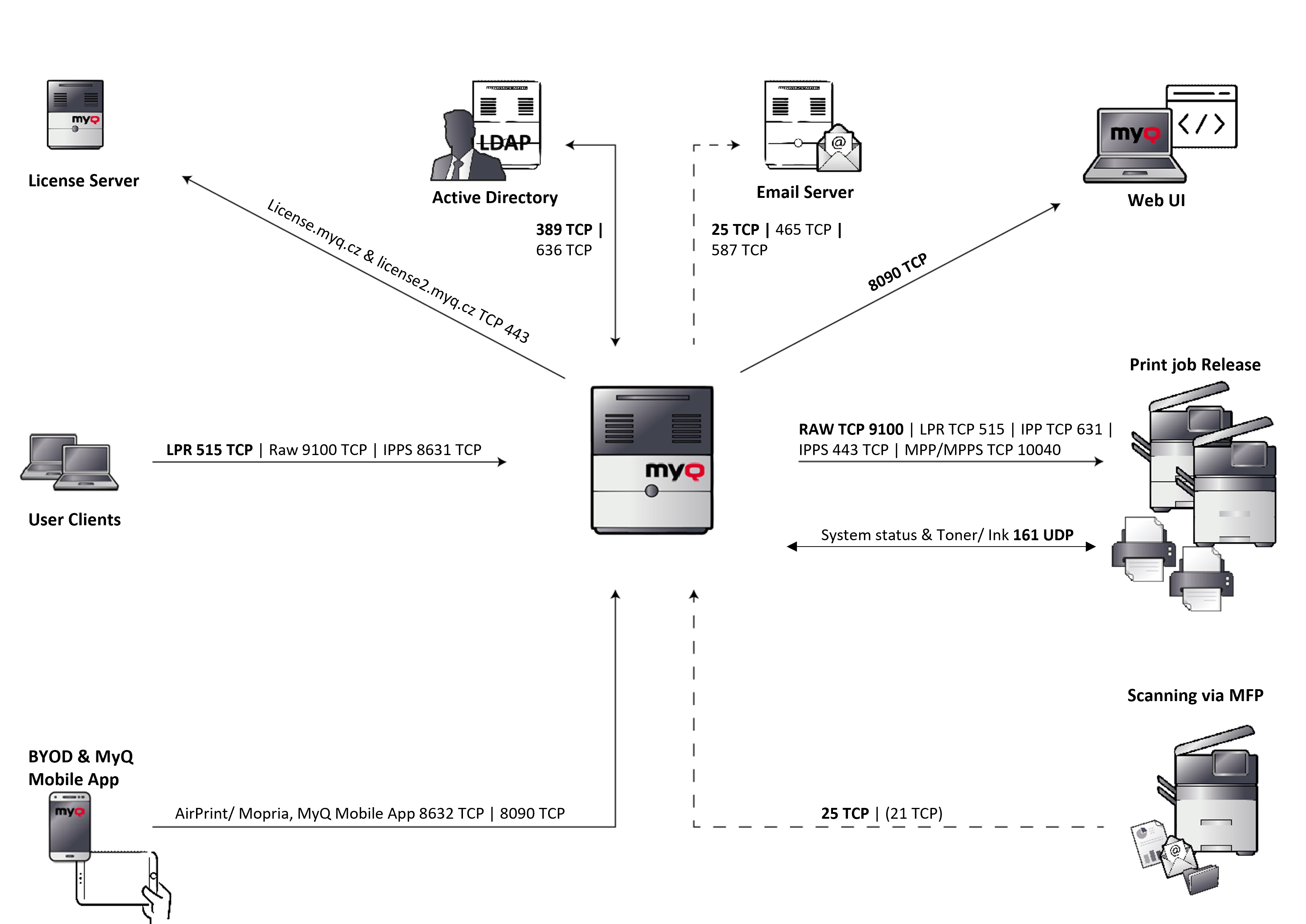

Print Server network communications overview — Print Server

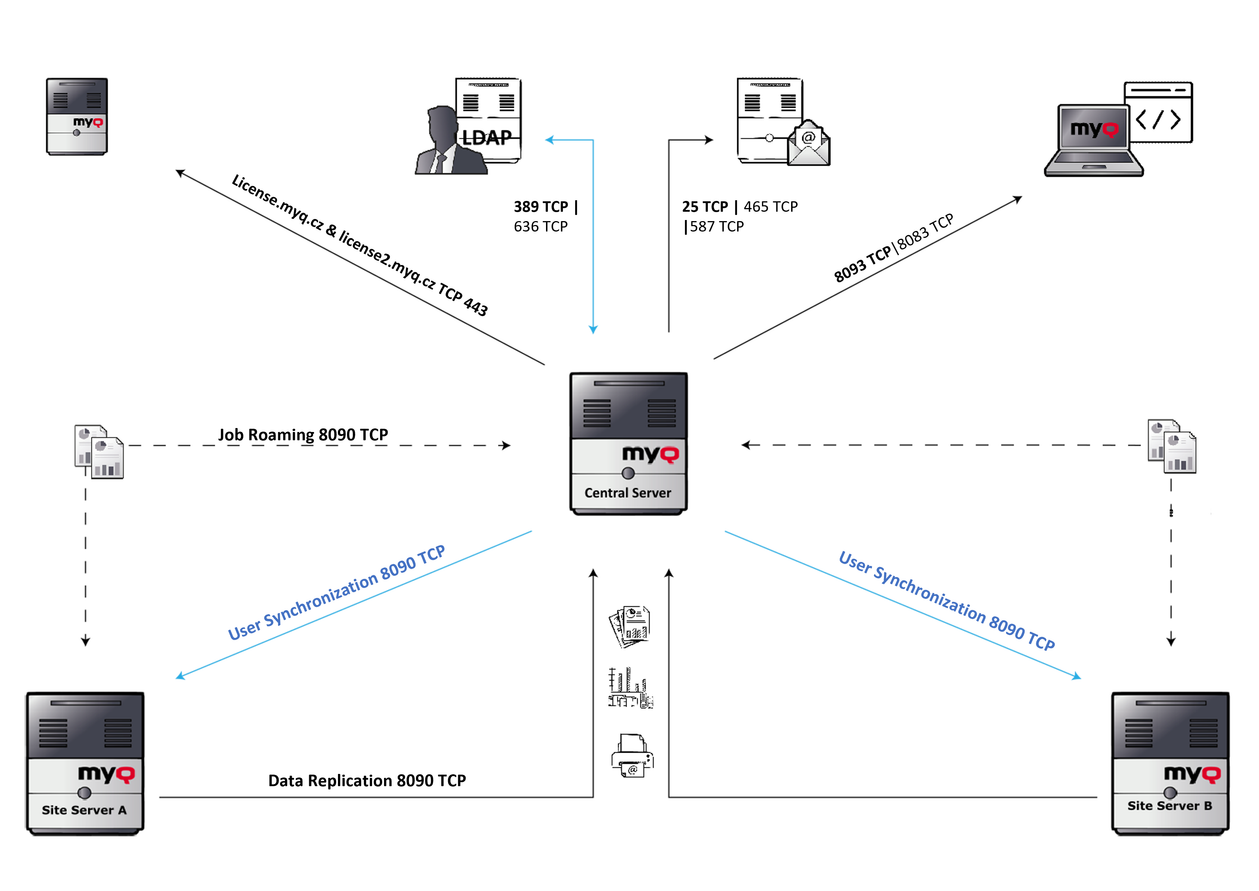

Central Server network communications overview — Central Server

MyQ --> Lizenz-Server: Für die Lizenzaktivierung ist eine externe Verbindung zum MyQ-Server erforderlich. (Altes Lizenzmodell lizenz.myq.cz, neues Lizenzmodell lizenz2.myq.cz).
Die Verbindung ist über 443 TCP geschützt. Sollte eine Verbindung zum Lizenzserver nicht möglich sein, gibt es auch die Möglichkeit der Offline-Aktivierung.

MyQ <--> Active Directory: Die Benutzersynchronisation (LDAP/ Open LDAP) erfolgt standardmäßig über Port 389 oder 636.

MyQ --> E-Mail-Server: Scans/E-Mails werden zunächst vom MFP an den MyQ-Server übertragen. Dieser Server fungiert als Relais für E-Mails und leitet die E-Mails an den hinterlegten Kunden-E-Mail-Server weiter. Die benötigten Ports sind individuell, abhängig von den entsprechenden Einstellungen des Kunden-E-Mail-Servers.

MyQ --> MyQ Web UI: HTTP-Protokoll für den Zugriff auf die MyQ-Weboberfläche sowie die Kommunikation mit eingebetteten Terminals und Job Roaming zwischen MyQ-Servern..:
https//:serverhostname:8090
Bei Bedarf kann die unsichere Verbindung in MyQ Easy Config über den Port 8080.

MyQ --> Druckauftrag freigeben: Die Ausgabe der Druckaufträge vom MyQ-Server an das MFP erfolgt standardmäßig über RAW 9100 (kann bei Bedarf auf LPR, IPP, IPPS, MPP, MPPS geändert werden).

Der Gerätestatus der Drucksysteme, sowie Toner- und Tintenstände werden über SNMP UDP 161 ausgelesen. (SNMP-Protokoll kann bei Bedarf geändert werden SNMP v1, SNMP v2, SNMP v3).

MyQ <-- Scannen über MFP: Alle Scans (E-Mail/Ordner) werden standardmäßig über Port 25 durchgeführt, bei Bedarf über FTP-Port 21.

MyQ <-- BYOD & MyQ Mobile App: Für die Arbeit mit Smartphones/Tablets sind sowohl AirPrint/Mopria als auch MyQ Mobile App, Port 8632 und 8090 erforderlich.

MyQ <-- Benutzerkunden: Das Drucken in eine MyQ-Warteschlange erfolgt über ein für diesen Zweck konfiguriertes Druckobjekt. Standardmäßig erfolgt der Druck an den MyQ-Server über den LPR-Port 515.
