Architecture de communication du réseau

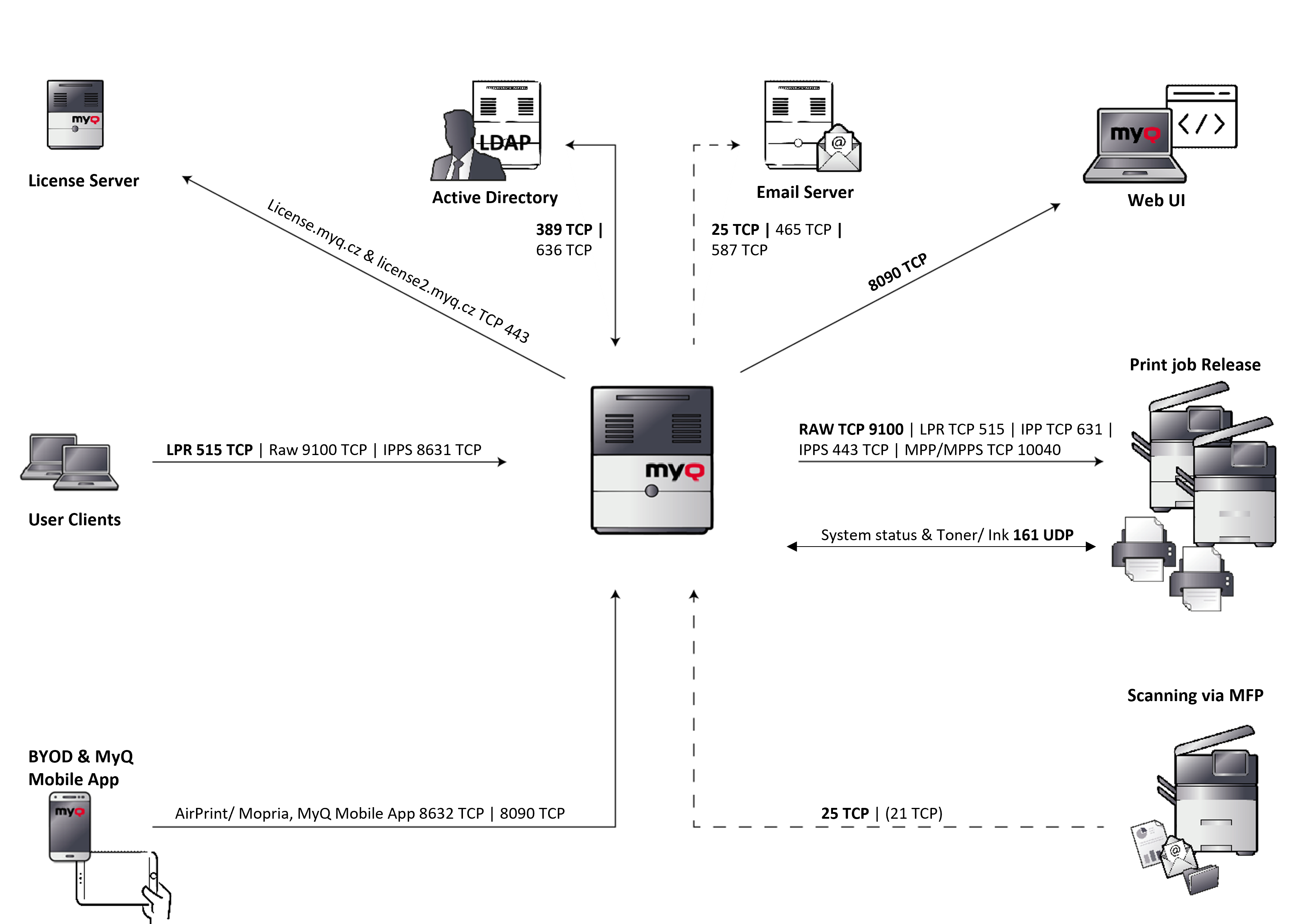

L'image ci-dessous donne un aperçu des composants et des principaux canaux de communication du réseau.

MyQ --> Serveur de licences: Une connexion externe au serveur de licences MyQ est nécessaire pour l'activation de la licence. (Ancien modèle de licence licence.myq.cz nouveau modèle de licence licence2.myq.cz).
La connexion est protégée via 443 TCP. Si une connexion au serveur de licences n'est pas possible, il existe également la possibilité d'une activation hors ligne.

MyQ <--> Active Directory: La synchronisation des utilisateurs (LDAP/ Open LDAP) s'effectue via le port 389 ou 636 par défaut.

MyQ --> Serveur de messagerie: Les numérisations/courriels sont d'abord transmis du MFP au serveur MyQ. Ce serveur fait office de relais pour les e-mails et les transmet au serveur de messagerie du client enregistré. Les ports requis sont individuels, en fonction des paramètres correspondants du serveur de messagerie du client.

MyQ --> MyQ Web UI: Le protocole HTTP pour l'accès à l'interface web de MyQ ainsi que la communication avec les terminaux embarqués et le job roaming entre les serveurs MyQ:
https//:serverhostname:8090
Si nécessaire, la connexion non sécurisée peut être activée dans MyQ Easy Config, en utilisant le port 8080.

MyQ --> Libération du travail d'impression: La sortie des travaux d'impression du serveur MyQ vers le MFP se fait par défaut via RAW 9100 (peut être modifié si nécessaire LPR, IPP, IPPS, MPP, MPPS).

L'état des systèmes d'impression, ainsi que les stocks de toner et d'encre, sont lus via SNMP UDP 161. (Le protocole SNMP peut être modifié si nécessaire SNMP v1, SNMP v2, SNMP v3).

MyQ <-- Numérisation via MFP: Tous les scans (email/dossier) se font via le port 25 par défaut, le port 21 FTP si nécessaire.

MyQ <-- BYOD & MyQ Mobile App: Pour travailler avec des smartphones/tablettes, il faut à la fois AirPrint/Mopria et MyQ Mobile App, port 8632 et 8090.

MyQ <-- Clients utilisateurs: L'impression vers une file d'attente MyQ se fait via un objet d'impression configuré à cet effet. Par défaut, l'impression vers le serveur MyQ se fait via le port LPR 515.
