Arquitectura de comunicación en red

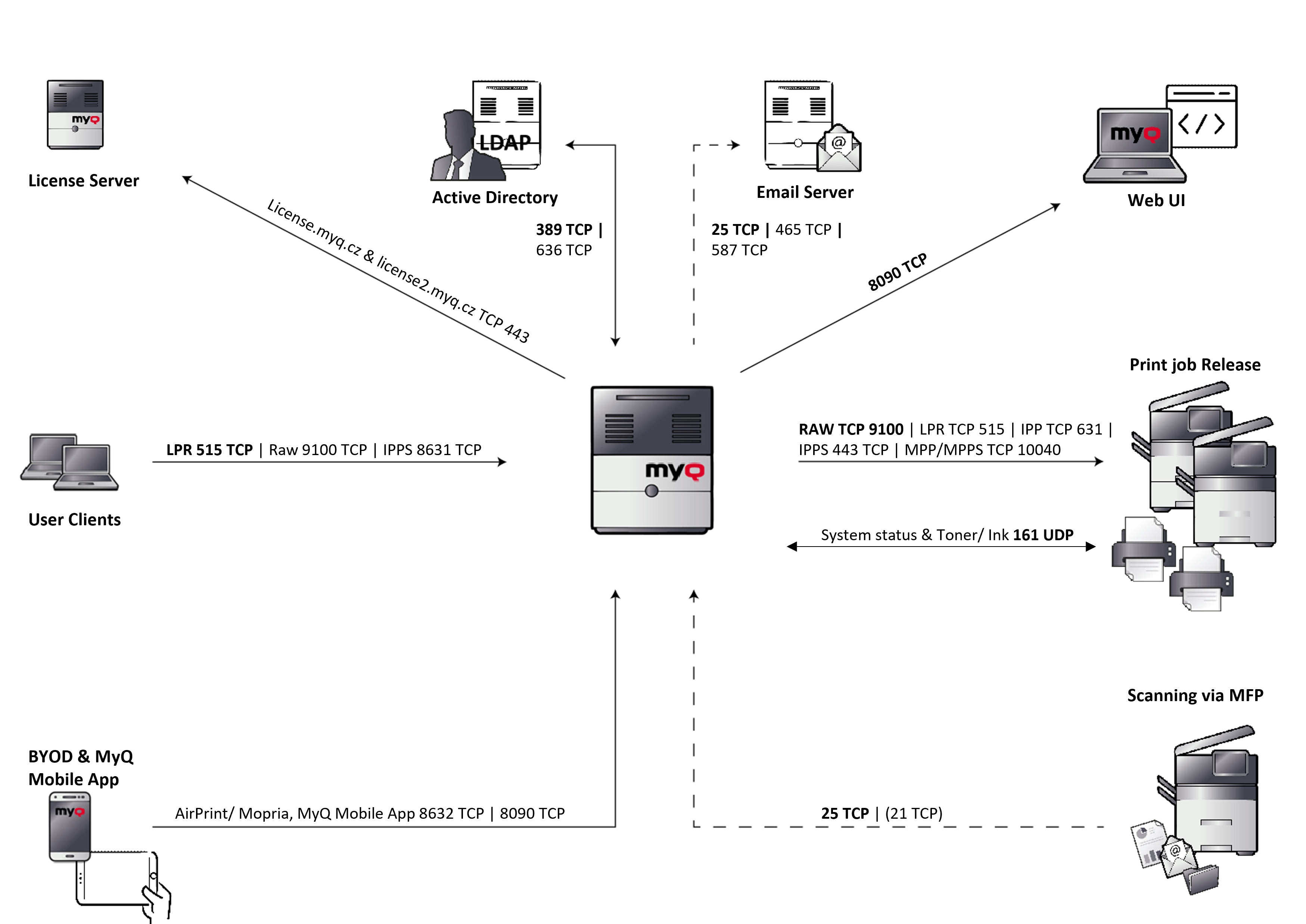

La imagen siguiente muestra una visión general de los componentes y los principales canales de comunicación de la red.

MyQ --> Servidor de licencias: Se requiere una conexión externa al servidor de licencias MyQ para la activación de la licencia. (Modelo de licencia antiguo licencia.myq.cz Nuevo modelo de licencia licencia2.myq.cz).
La conexión está protegida a través de 443 TCP. Si no es posible la conexión con el servidor de licencias, también existe la posibilidad de activación offline.

MyQ <--> Active Directory: La sincronización de usuarios (LDAP/ Open LDAP) se realiza por defecto a través del puerto 389 o 636.

MyQ --> Servidor de correo electrónico: Los escaneos/correos electrónicos se transmiten primero desde el MFP al servidor MyQ. Este servidor actúa como relé para los correos electrónicos y los reenvía al servidor de correo electrónico del cliente almacenado. Los puertos necesarios son individuales, dependiendo de la configuración correspondiente del servidor de correo electrónico del cliente.

MyQ --> MyQ Web UI: Protocolo HTTP para acceder a la interfaz web de MyQ, así como para la comunicación con los terminales integrados y la itinerancia de trabajos entre servidores MyQ.:
https//:nombre del servidor:8090
Si es necesario, se puede habilitar la conexión no segura en MyQ Easy Config, utilizando el puerto 8080.

MyQ --> Liberación del trabajo de impresión: La salida de los trabajos de impresión desde el servidor MyQ hacia el MFP se realiza a través de RAW 9100 por defecto (puede cambiarse si se requiere LPR, IPP, IPPS, MPP, MPPS).

El estado de los dispositivos de los sistemas de impresión, así como los soportes de tóner y tinta, se leen a través de SNMP UDP 161. (El protocolo SNMP se puede cambiar si es necesario SNMP v1, SNMP v2, SNMP v3).

MyQ <-- Escaneo a través de MFP: Todos los escaneos (correo electrónico/carpeta) se realizan a través del puerto 25 por defecto, FTP puerto 21 si es necesario.

MyQ <-- BYOD & MyQ Mobile App: Para trabajar con smartphones/tabletas, tanto AirPrint/Mopria como MyQ Mobile App, se requieren los puertos 8632 y 8090.

MyQ <-- Clientes usuarios: La impresión a una cola MyQ se realiza a través de un objeto de impresión configurado para ello. Por defecto, la impresión al servidor MyQ se realiza a través del puerto LPR 515.
