Architektur der Netzwerkkommunikation

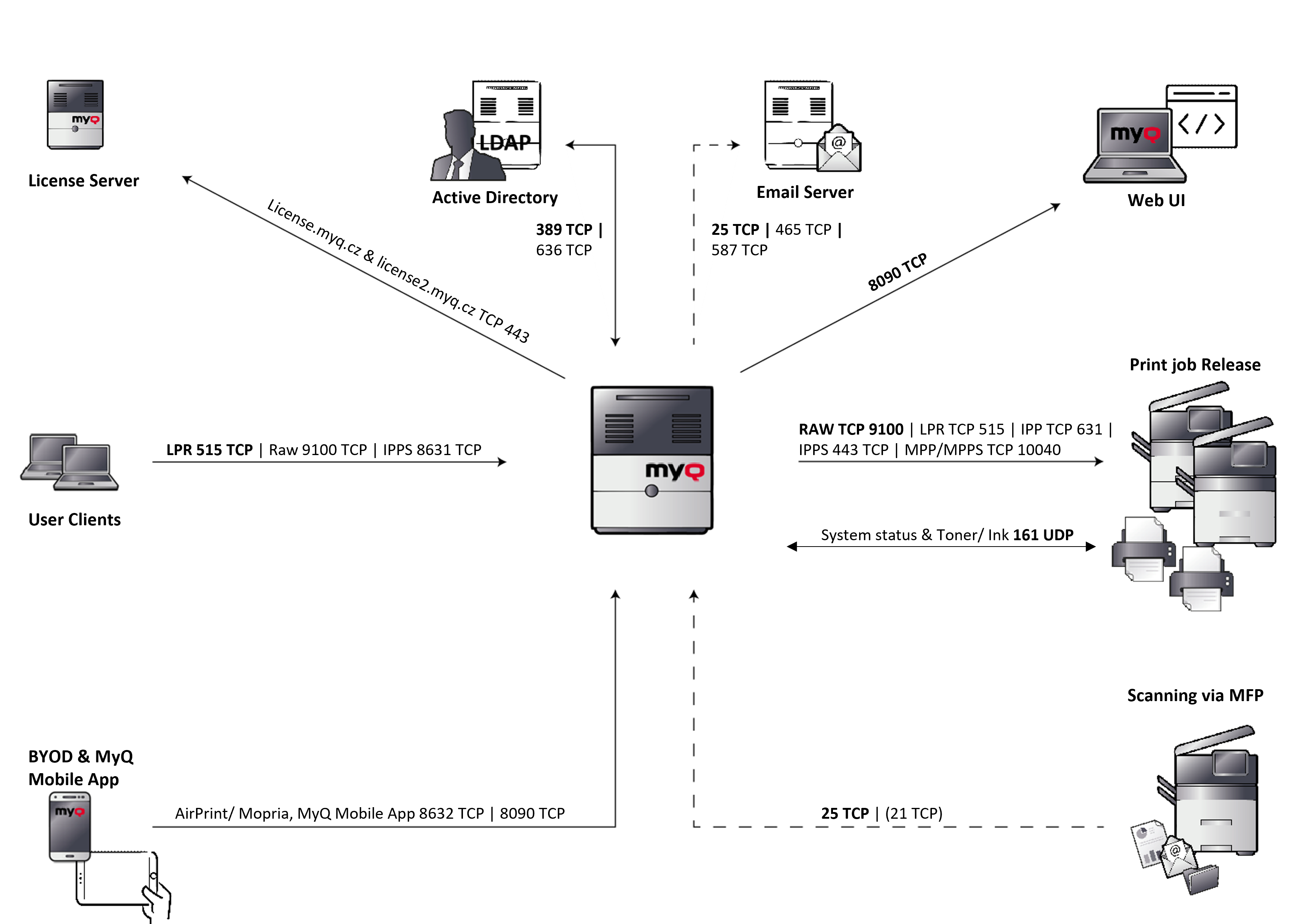

Das folgende Bild zeigt einen Überblick über die Komponenten und die wichtigsten Kommunikationskanäle des Netzwerks.

Print server network communications overview

MyQ --> Lizenzserver: Für die Lizenzaktivierung ist eine externe Verbindung zum MyQ-Lizenzserver erforderlich. (Altes Lizenzmodell license.myq.cz, neues Lizenzmodell license2.myq.cz).
Die Verbindung ist über 443 TCP geschützt. Sollte eine Verbindung zum Lizenzserver nicht möglich sein, besteht auch die Möglichkeit der Offline-Aktivierung.

MyQ <--> Active Directory: Die Benutzersynchronisierung (LDAP/ Open LDAP) erfolgt standardmäßig über Port 389 oder 636.

MyQ --> E-Mail-Server: Scans/E-Mails werden zuerst vom MFP zum MyQ-Server übertragen. Dieser Server fungiert als Relay für E-Mails und leitet die E-Mails an den hinterlegten E-Mail-Server des Kunden weiter. Die benötigten Ports sind individuell, abhängig von den entsprechenden Einstellungen des Kunden-E-Mail-Servers.

MyQ --> MyQ Web UI: HTTP-Protokoll für den Zugriff auf die MyQ-Weboberfläche sowie die Kommunikation mit eingebetteten Terminals und Job-Roaming zwischen MyQ-Servern.:
https//:Serverhostname:8090
Bei Bedarf kann die unsichere Verbindung in MyQ Easy Config über Port 8080 aktiviert werden.

MyQ --> Druckauftragsfreigabe: Die Ausgabe der Druckaufträge vom MyQ-Server zum MFP erfolgt standardmäßig über RAW 9100 (kann bei Bedarf geändert werden LPR, IPP, IPPS, MPP, MPPS).

Der Gerätestatus der Drucksysteme sowie Toner- und Tintenbehälter werden über SNMP UDP 161 ausgelesen. (SNMP-Protokoll kann bei Bedarf geändert werden SNMP v1, SNMP v2, SNMP v3).

MyQ <-- Scannen über MFP: Alle Scans (E-Mail/Ordner) werden standardmäßig über Port 25 durchgeführt, FTP-Port 21, falls erforderlich.

MyQ <-- BYOD & MyQ Mobile App: Für die Arbeit mit Smartphones/Tablets sind sowohl AirPrint/Mopria als auch MyQ Mobile App, Port 8632 und 8090 erforderlich.

MyQ <-- User Clients: Das Drucken in eine MyQ-Warteschlange erfolgt über ein dafür konfiguriertes Druckobjekt. Standardmäßig erfolgt das Drucken auf dem MyQ-Server über den LPR-Port 515.
